▌ 產品描述/ DESCRIPTION

　　板式換熱器設備是加熱、冷卻領域中最新型的設備之一，具有結構緊湊、占地面積小、傳熱效率高、操作維修方便等優點，并具有處理小溫差的能力。板式換熱器(鏈接)作為一種高效節能產品，已廣泛應用于住宅小區、洗浴、學校、賓館、酒店等、近年來在集中供熱和熱電聯產行業中的推廣尤為迅速。

　　傳熱系統高                      占地面積小，易維護

　　使用安全可靠                           阻力損失少

　　熱量損失小                      有利于低溫熱源的利用

　　多種介質換熱                           清洗方便、快捷

　▌ 產品描述/ FEATURES

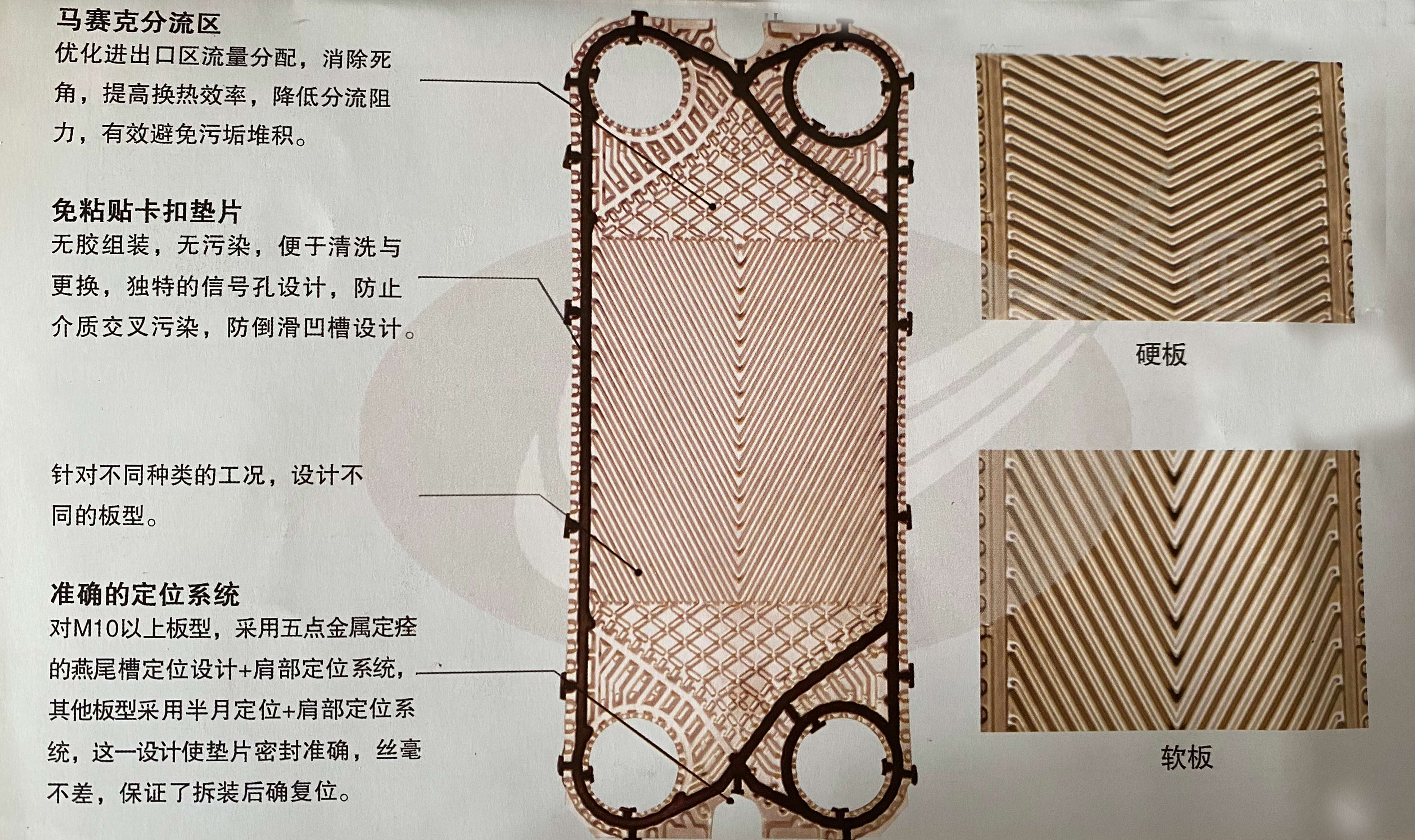

        ◆軟硬板結合:采用軟硬板組合的“熱混合”設計技術，使傳熱達到最優化，從而使換熱器更加經濟，合理。
        ◆長短板結合:板式換熱器每種接口尺寸和寬度相同的板片均有三種以下不同的高度，可滿足不同熱長度要求的工況

        ◆非對稱流道:針對一次水和二次水的介質流量或溫差差距大的工況，專門設計了非對稱流道板片，當流量不等時，可實現板間流速成相等或接近，使傳熱達到最佳效果。

　　▌ 工作原理/ PRINCIPLE

　　板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。 板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。

　　可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

　　▌ 產品特點/ PRODUCT FEATURES

　　傳熱系數較高

　　板片選用導熱系數較高的材料。所以板式換熱器具有較高的傳熱系數。在相同的情況下，其傳熱系數比一般鋼制管殼式換熱器高3-5倍。換熱面積緊為管殼式換熱面積的1/3-1/4。

　　結構緊湊

　　由于傳熱板片緊密排列，板間距較小，而板片表面經沖壓成形的波紋又大大增加了有效換熱面積，故單位容積中容納的換熱面積很大，占地面積明顯少于同樣換熱面積的管殼式換熱器，同時相對金屬消耗小，重量輕，一般無需特殊的地基，而且現場裝拆時不用占額外的空間。

　　可靠耐用

　　我廠生產板式換熱器密封墊利用雙密封結構原理，增加了膠墊與板片的內磨擦力，使膠墊的滑移量大大減??；同時采用了較好的蜂窩狀周邊剛性結構，把膠墊緊緊鎖在里側，使得換熱器整體密封性能大大提高。

　　清潔方便

　　由壓緊螺栓緊密組裝的板片，將壓緊螺栓卸掉后，即可松開板片，或卸下板片進行機械清洗或手工清洗，這對需要經常進行清洗的換熱設備十分方便。

　　多種介質換熱

　　如果板式換熱器有中間隔板，則一臺設備可進行三種或三種以上(多個中間隔板)介質的換熱。在乳品加工中常采用多介質換熱的板式換熱器。管殼式換熱器就無法實現在一臺設備中進行多種介質的換熱。

　　很容易改變換熱面積或流程組合

　　只要增加(或減少)幾張板片，即可達到需要增加(或減少)的換熱面積。改變板片的排列，或更換幾張板片即可達到所要求的流程組合，適應新的換熱工況?？纱蟠蠼档凸こ痰目偼顿Y費用，更加顯示出板式換熱器的經濟實用。
